Biến tần là thiết bị biến đổi dòng điện xoay chiều ở tần số này thành dòng điện xoay chiều ở tần số khác có thể điều chỉnh được. Các loại biến tần ngày nay được ứng dụng rộng rãi phổ biến để điều khiển tốc độ cho tất cả các máy móc trong các ngành, đặc biệt trong công nghiệp và xây dựng như: bơm nước, quạt hút/đẩy, máy nén khí, băng tải, thiết bị nâng hạ, máy cán kéo, máy ép phun, máy cuốn/nhả, thang máy, hệ thống HVAC, máy trộn, máy quay ly tâm. Trên thị trường hiện nay có nhiều thương hiệu biến tần với xuất xứ khác nhau như: Biến tần INVT, Biến tần Siemens, Biến tần ABB, Biến tần Schneider, Biến tần Emerson – Control Techniques, Danfoss, Rockwell, Yaskawa, Mitsubishi, Panasonic, Hitachi, Delta, LS,…Ngày hôm nay hãy cùng chúng tôi tìm hiểu về dòng biến tần Mitsubishi D700 xuất xứ tại Nhật Bản đang được bán chạy và sử dụng nhiều nhất hiện nay nhé!
GIỚI THIỆU VỀ BIẾN TẦN MITSUBISHI D700
Biến tần Mitsubishi D700 là dòng biến tần mini có độ tin cậy cao, rất linh hoạt, và bảo trì dễ dàng. Thiết bị đấu dây đầu cuối dạng kẹp lò so, nâng cao độ tin cậy và dễ dàng đấu nối. Biến tần có chức năng dừng an toàn tuân thủ các tiêu chuẩn kỹ thuật Châu Âu.

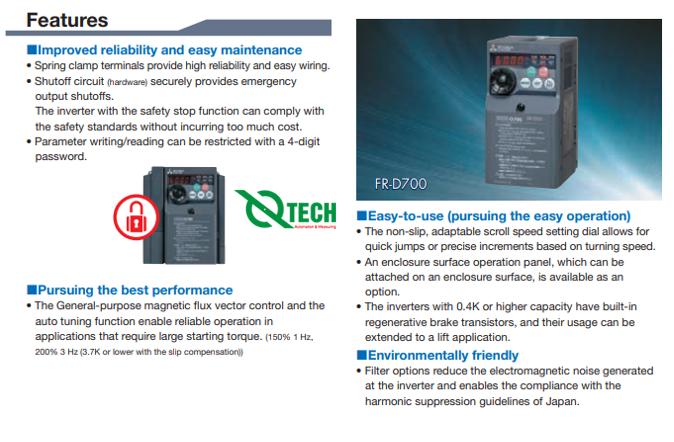

TÍNH NĂNG NỔI BẬT CỦA DÒNG BIẾN TẦN MITSUBISHI D700
– Tuổi thọ của quạt và tụ điện lên đến 10 năm hoặc lâu hơn nữa nếu sử dụng đúng.
– Moment xoán cao 150% ở 1Hz và 200% ở 3Hz đảm bảo hoạt động tốt cho các thiết bị đòi hỏi moment xoán khởi động cao như băng tải, thang máy, máy khuấy, máy giặt,…
– Tích hợp điện trở xả từ 0.4Kw trở lên, tùy chọn kết nối tăng điện trở xả. Rất hữu ích để có thể giảm thời gian giảm tốc của các máy có quán tính lớn như quạt, thang máy,…
thay thế quạt làm mát
– Tích hợp chức năng nâng cao, khả năng kiểm soát tối ưu, cho phép động cơ hoạt động ở hiệu suất cao, tiết kiệm năng lượng hơn trong các ứng dụng có moment tải thay đổi như quạt, bơm,…
– Tiết kiệm không gian lắp đặt nhờ có thể lắp cạnh nhau (side by side).
– Quạt làm mát được lắp trên đầu biến tần, dễ dàng vệ sinh, thay thế.
Tính năng nổi bật của dòng biến tần Mitsubishi D700
THÔNG SỐ KỸ THUẬT CHI TIẾT BIẾN TẦN MITSUBISHI D700
- Dải công suất: 0.1 – 15 Kw
- Tần số ngõ ra: 0.2 đến 400 Hz
- Khả năng chịu quá tải: 150% trong 60s, 200% trong 0.5s.
- Ngõ vào analog: 2 cổng
- Tín hiệu ngõ vào analog: 0 – 10V, 0 – 5V, 4 – 20mA
- Ngõ vào digital: 5 cổng
- Tín hiệu ngõ vào digital: 24Vdc, điều khiển Run/Stop, Forward/Reverse, Multi speed.
- Ngõ ra digital: 5 cổng. Báo trạng thái hoạt động của biến tần, báo lỗi, có thể cài đặt các cổng theo từng ứng dụng cụ thể.
- Chế độ điều khiển: Forward/Reveres, Multi speed, PID control, truyền thông…
- Chức năng bảo vệ động cơ khi quá tải, ngắn mạch khi đang hoạt động.
- Có chân kết nối điện trở thắng cho ứng dụng cần dừng nhanh.
- Có thể gắn thêm card mở rộng I/O, card truyền thông.
- Tích hợp thêm cổng kết nối màn hình rời

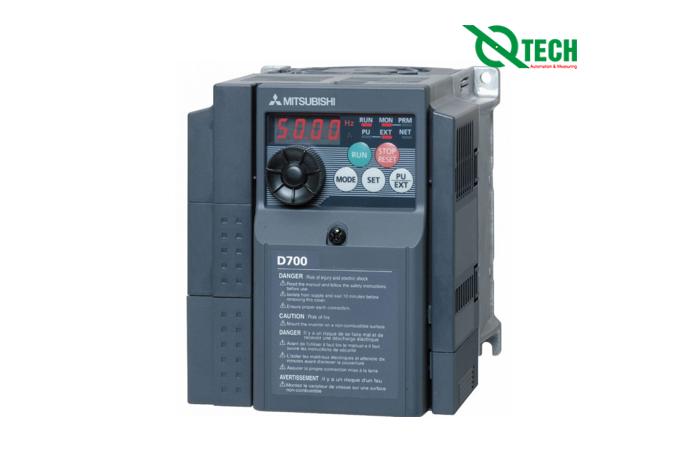

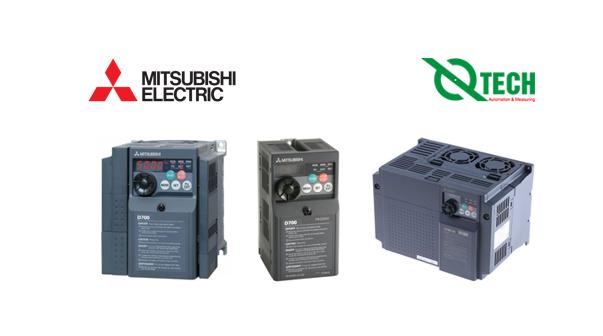

Biến tần Mitsubishi FR-D700

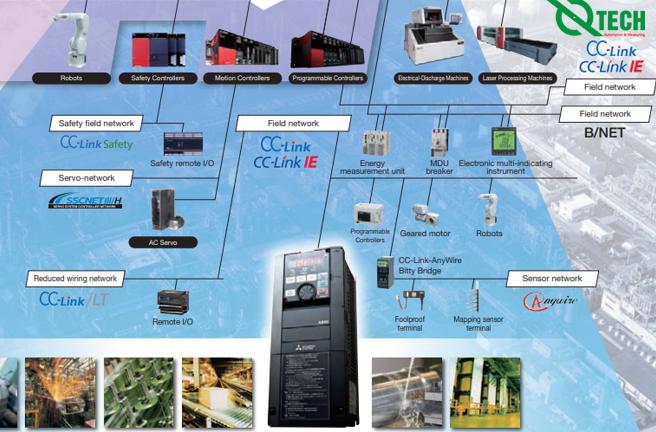

ỨNG DỤNG BIẾN TẦN MITSUBISHI D700
- Biến tần Mitsubishi D700 (FR-D700) phù hợp cho tải trung bình như băng tải, máy đóng gói, máy công cụ,...
- Ngoài ra D700 có thể dùng tốt cho tải nhẹ như hệ thống điều hòa, bơm, quạt.
- Đối với tải nặng như nâng hạ, thang máy, máy nén,... thì nên chọn biến tần Mitsubishi D700 cao hơn 1 cấp so với công suất động cơ hoặc chọn dòng biến tần Mitsubishi A800 chuyên dùng cho tải nặng.
1. Biến tần FR-D710W: 1 pha, điện áp 100V, công suất 0.1kW tới 0.75kW.
Thông số kỹ thuật
- Điện áp cấp cho biến tần: 1 pha 100-115 V 50/60Hz
- Điện áp cấp cho động cơ: 3 pha 200-230 V
- Dùng cho motor không đồng bộ 3 pha 220V từ 0.1 kW đến 0.75 kW
- Tiêu chuẩn IP: IP 20
- Khả năng chịu quá tải 150% trong 60s, 200% trong 0.5s
- Sai số tần số ngõ ra: +- 5%
Ứng dụng: Inverter Mitsusbishi dùng cho động cơ bơm nước, quạt, các ứng dụng đơn giản có công suất dưới 0.75 kW.
2. Biến tần FR-D720S: 1 pha, điện áp 200V, công suất 0.1kW tới 2.2kW.
Thông số kỹ thuật
- Điện áp cấp cho biến tần: 1 pha 200-240 V 50/60Hz
- Điện áp cấp cho động cơ: 3 pha 200-240 V
- Dùng cho motor không đồng bộ 3 pha 220V từ 0.1 kW đến 2.2 kW
- Tiêu chuẩn IP: IP 20
- Khả năng chịu quá tải 150% trong 60s, 200% trong 0.5s
– Sai số tần số ngõ ra: +- 5%
Ứng dụng: dùng cho động cơ bơm nước, quạt, băng tải nhẹ, máy dệt các ứng dụng đơn giản có công suất dưới 2.2 kW.

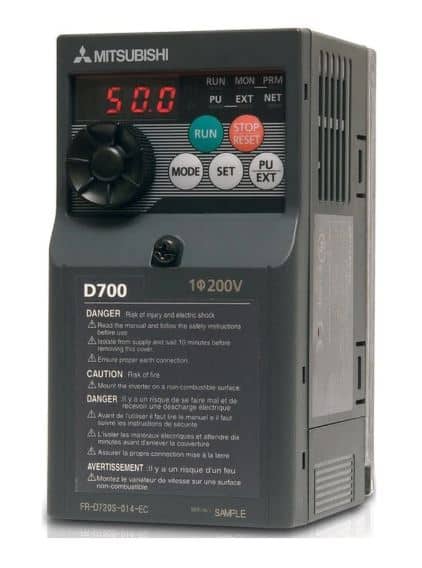

Biến tần FR-D720S

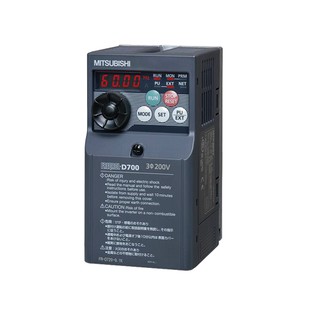

3. Biến tần FR-D720: 3 pha, điện áp 200V, công suất 0.1kW tới 15kW.
Thông số kỹ thuật:
- Điện áp cấp cho biến tần: 3 pha 200-240V 50/60Hz
- Điện áp cấp cho động cơ: 3 pha 200-240V
- Dùng cho motor không đồng bộ 3 pha 220V từ 0.1 kW đến 15 kW
- Tiêu chuẩn IP: IP 20
- Khả năng chịu quá tải 150% trong 60s, 200% trong 0.5s
- Sai số tần số ngõ ra: +- 5%
Ứng dụng: dùng cho động cơ bơm nước, quạt, băng tải trục vít, cẩu trục ngang, các ứng dụng trung bình có công suất dưới 15 kW
Biến tần FR-D720
4. Biến tần FR-D740: 3 pha, điện áp 400V, công suất 0.4kW tới 15kW.
Thông số kỹ thuật:
- Điện áp cấp cho biến tần: 3 pha 380-480 V 50/60Hz
- Điện áp cấp cho động cơ: 3 pha 380-480 V
- Dùng cho motor không đồng bộ 3 pha 380V từ 0.1 kW đến 15 kW
- Tiêu chuẩn IP: IP 20
- Khả năng chịu quá tải 150% trong 60s, 200% trong 0.5s
- Sai số tần số ngõ ra: +- 5%
Ứng dụng: dùng cho động cơ bơm nước, quạt, băng tải trục vít, cẩu trục ngang, các ứng dụng trung bình có công suất dưới 15 kW
Biến tần FR-D740
SƠ ĐỒ HƯỚNG DẪN CHỌN MÃ BIẾN TẦN MITSUBISHI D700

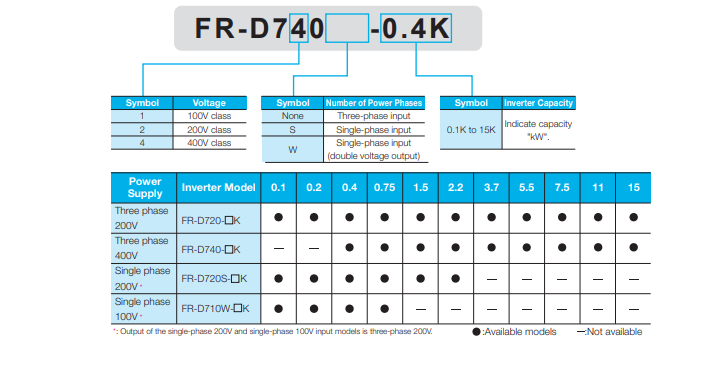

Sơ đồ chọ mã biến tần Mitsubishi D700
HƯỚNG DẪN CÀI ĐẶT BIẾN TÂN MITSUBISHI D700
Biến tần Mitsubishi Fr-D700 có công suất đa dạng: Điện áp 220V có công suất từ 0,1 – 15 kW. Điện áp 380 có công suất từ 0,4 – 15 kW.

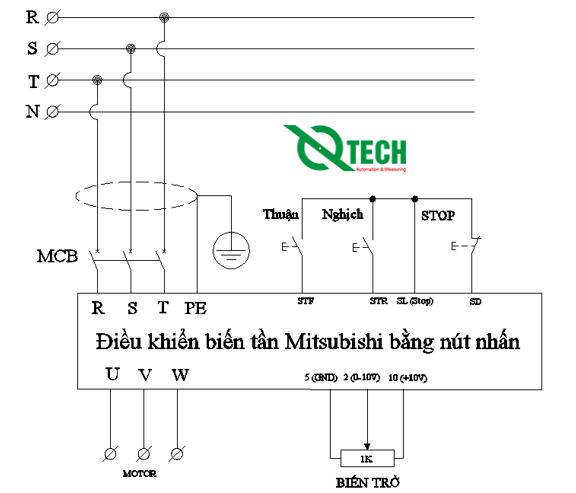

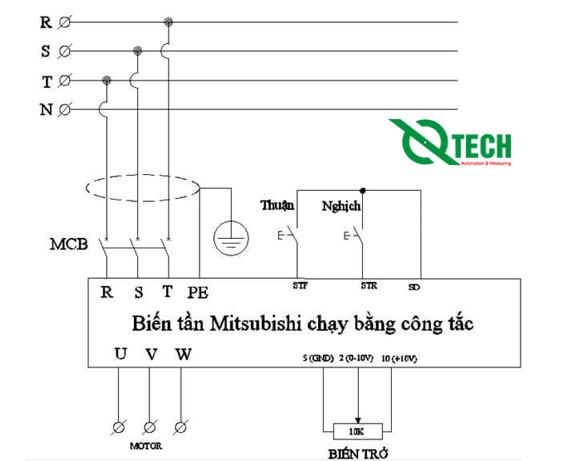

Sơ đồ đấu dây Biến tần Misubishi D700

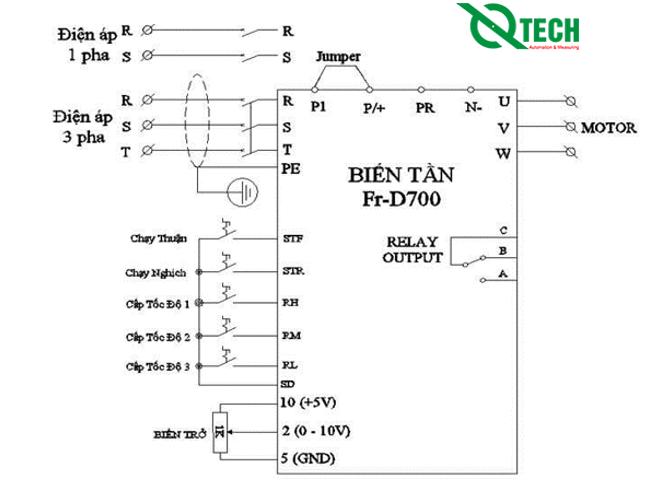

Sơ đồ đấu dây Biến tần Misubishi D700
Cách cài đặt biến tần Mitsubishi D700

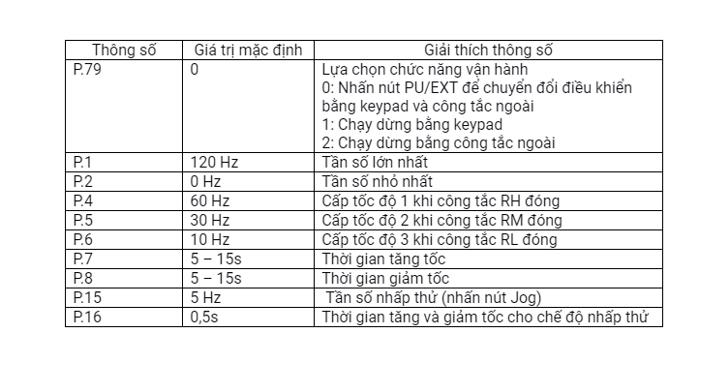

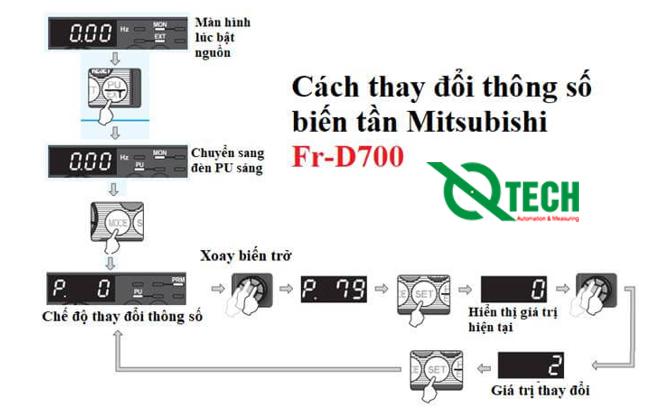

Lưu ý, muốn thay đổi thông số cài đặt thì đầu tiên ta cần xác định biến tần đang ở chế độ chạy bằng keypad (đèn PU sáng). Nhấn vào nút PU/EXT để chuyển từ EXT sang PU, nếu không chuyển được thì cài thông số P79 = 0 rồi sau đó nhấn nút chuyển. Quy trình thay đổi thông số bằng nút nhấn được trình bày như hình dưới.
+ Để hiển thị một số thông số nâng cao ta cài thông số P.160 = 0.
+ Lưu ý trước khi cài đặt nên reset giá trị cài đặt về thông số ban đầu của nhà sản xuất. Ta cài ALLC = 1.
Cách cài đặt biến tần Mitsubishi D700 đơn giản

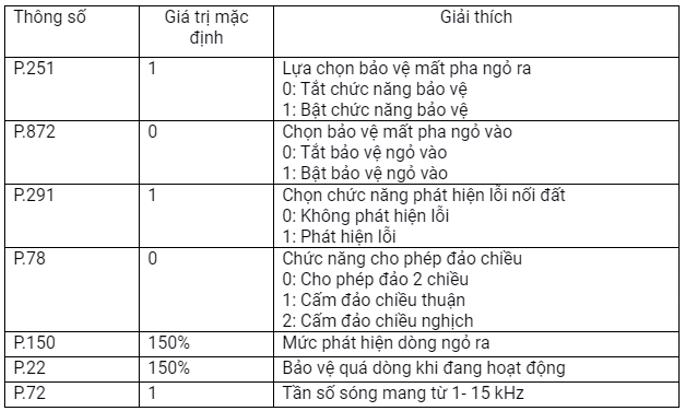

Nhóm chức năng cơ bản biến tần Mitsubishi D700
Nhóm chức năng cơ bản biến tần Mitsubishi D700
Nhóm thông số động cơ
Cài đặt thông số động cơ đúng theo loại động cơ để biến tần có chức năng bảo vệ phù hợp.
Cài đặt thông số động cơ

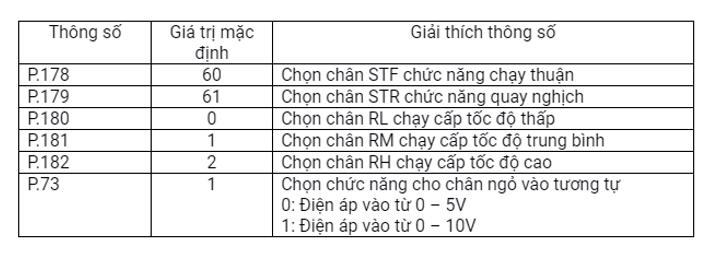

Lựa chọn chức năng cho các chân ngõ vào

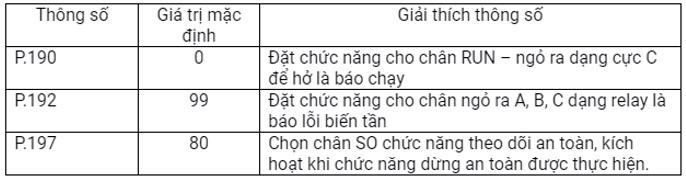

+ Lưu ý ở biến tần Mitsubishi D700, mức độ ưu tiên của các lệnh tần số bởi các tín hiệu bên ngoài là: Jog (nhấp thử) > Đa cấp tốc độ > ngỏ vào điện áp tương tự.
Các chức năng khác vui lòng tham khảo sổ tay (manual) biến tần.
