Các dòng biến tần Siemens

Ngày đăng: 31/08/2021

Biến tần là thiết bị chuyên dụng để thay đổi tần số cho dòng điện xoay chiều từ tần số này sang tần số khác có thể điều chỉnh một cách đơn giản hóa. Hiện nay trên thị trường cung cấp nhiều loại biến tần nhằm mục đích cung ứng cho các lĩnh vực với các ứng dụng lớn nhỏ khác nhau, nên bạn sẽ có vô số lựa chọn biến tần cho mục đích của mình.

Các dòng biến tần được sản xuất cải tiến liên tục với nhiều loại (Model) theo mức công suất để người mua có thể lựa chọn, các thương hiệu biến tần nổi tiếng và phổ biến nhất trên thị trường hiện nay như: biến tần Mitsubishi, biến tần LS, biến tần Yaskawa biến tần INVT, biến tần Siemens, biến tần ABB, biến tần Schneider, Emerson – Control Techniques, Danfoss,...Biến tần Siemens là một trong những dòng biến tần cao cấp thông dụng được sử dụng phổ biến và bán chạy nhất hiện nay. Hãy cùng QTECH chúng tôi tìm hiểu về các dòng biến tần siemens nhé!

Biến tần Siemens là gì?

Biến tần SIEMENS (hay còn được gọi là Inverter SIEMENS) là thiết bị điện tử hoặc mạch điện thực hiện biến đổi năng lượng điện từ dòng điện một chiều hoặc dòng điện xoay chiều ở cấu hình tần số và pha này thành dòng điện xoay chiều có cấu hình tần số và pha khác. Một bộ biến tần có thể là một thiết bị hoàn toàn điện tử hoặc là một phương thức kết hợp các hiệu ứng cơ khí (như các máy điện quay) và mạch điện tử. Các bộ biến tần tĩnh không sử dụng các thành phần chuyển động trong quá trình chuyển đổi. Siemens AG là hãng thiết bị công nghiệp lớn nhất của CHLB Đức và châu Âu, các trụ sở quốc tế của Siemens đóng ở Berlin và München. Công ty này có 6 lĩnh vực kinh doanh: tự động hóa & điều khiển, điện lực, vận tải, y tế, thông tin và liên lạc và chiếu sáng.

Hình ảnh biến tần Siemens

Những dòng biến tần Siemens SINAMICS được ứng dụng phổ biến nhất hiện nay

SINAMICS V20, G120, G120C, G130, G150… là các dòng biến tần uy tín chất lượng đang được tin dùng rộng rãi trên thị trường của thương hiệu Siemens. Với đa dạng các model có thể điều khiển từ cơ bản đến trung bình, thiết kế phần cứng và chức năng được sắp xếp hợp lý, dòng biến tần hạ thế Siemens SINAMICS có độ tin cậy cao và là sự lựa chọn kinh tế cho các ứng dụng khác nhau lớn nhỏ trong công nghiệp.

1. Biến tần Siemens SINAMICS V20

SINAMICS V20 nằm trong phân khúc biến tần phổ thông có giá cạnh tranh của Siemens, phù hợp với loại tải có công suất vừa và nhỏ. Tuy nhiên, SINAMICS V20 vẫn được tích hợp nhiều công nghệ mới nhất của các dòng Siemens cao cấp hơn. Dòng biến tần này sở hữu nhiều ưu điểm như đa năng, nhỏ gọn, lắp đặt đơn giản cùng khả năng kết nối với máy tính linh hoạt. Đáng chú ý, SINAMICS V20 có thời gian đáp ứng nhanh chóng, mạnh mẽ với tính linh hoạt cao. Thiết kế của SINAMICS V20 hướng tới giảm thiểu chi phí lắp đặt với 9 kích thước khác nhau và giao diện thân thiện giúp người dùng vận hành dễ dàng. SINAMICS V20 là giải pháp hoàn hảo cho các ứng dụng đơn giản trong ngành công nghiệp chế biến và sản xuất.

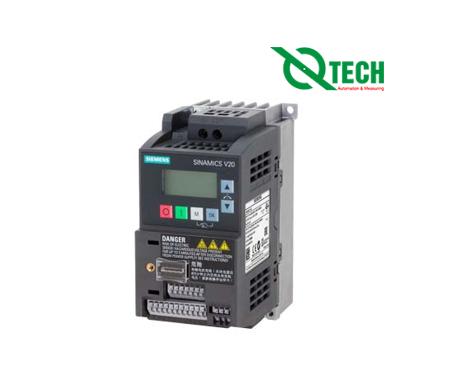

Biến tần V20

Thông số kỹ thuật

- Dải công suất: + 1P 200V: 0.12 – 3kW
+ 3P 380V: 0.37- 30kW

- Điện áp biến tần V20: + 1 pha 200V (-10%) - 240V (+10%)
+ 3 pha 380V (-15%) - 480V (+10%)

- Phạm vi điều chỉnh biến tần: 0 Hz - 599 Hz

- Chế độ điều khiển: V/f, V2/f

- Tần số điều chế: 4 kHz - 16 kHz

- Điều khiển hồi tiếp: PID

- Khả năng giao diện: USS, Modbus RTU

- Cổng kết nối: Sd Card, Usb, BOP-2, IOP

- Phần mềm: cài đặt thông số và thông báo lỗi

Ứng dụng:

- Hiệu quả trong ứng dụng bơm, quạt đơn giản như: bơm ly tâm, quạt hướng tâm, máy nén thông thường…

- Các hệ thống vận chuyển vật liệu đơn giản: băng chuyền, băng tải con lăn, băng tải xích…

- Các ứng dụng truyền động cơ bản trong quy trình công nghiệp: máy trộn, máy nghiền, máy khuấy…

2. Biến tần Siemens SINAMICS G120

SINAMICS G120 là dòng biến tần có thiết kế dạng mô-đun gồm: mô-đun điều khiển (Control Unit) và mô-đun công suất (Power Module) giúp đảm bảo sự linh hoạt trong quá trình lắp ráp và đáp ứng các yêu cầu chuyên biệt về ứng dụng, truyền thông và công suất cho từng ngành công nghiệp khác nhau. SINAMICS G120 được tích hợp bộ xử lý thông minh, sử dụng công nghệ V/F, sensorless vector, vector control với các tính năng an toàn như STO, SS1, SLS, SSM, SDI, mang đến khả năng hoạt động với độ chính xác và hiệu suất cao.

Hỗ trợ đa dạng truyền thông: PROFINET/EtherNet/IP, PROFIBUS DP, USS/Modbus RTU, Siemens FLN P1, BACnet MS/TP … phù hợp với nhiều chuẩn truyền thông trong công nghiệp.

Có khả năng điều khiển các loại motor: asynchronous motor và synchronous motor.

Chế độ vector control hỗ trợ nhận đa dạng các loại tín hiệu encoder:

Resolver, HTL/TTL incremental encoder, SIN/COS incremental encoder, EnDat, absolute encoder, SSI absolute encoder, Drive CliQ encoder

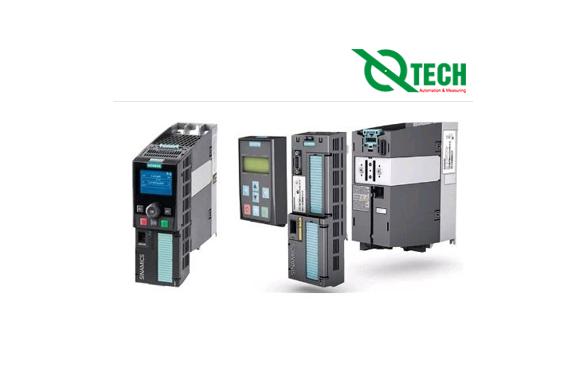

Biến tần Siemens G120

Thông số kỹ thuật

- Dải công suất: + 1P/3P 200…240V: 0.55 – 4kW
+ 3P 200…240V: 5.5- 55kW
+ 3P 380…480V: 5.5- 250kW
+ 3P 380…480V: 7.5- 90kW
+ 3P 500…690V: 11- 250kW

- Phạm vi điều chỉnh: 0 ... 650 Hz (điều khiển V/f)
0 ... 200 Hz (điều khiển Vector)

- Chế độ điều khiển: V/f, Vector & Torque control

- Tần số điều chế: 4 kHz (lên đến 16 kHz)

- Điều khiển hối tiếp PID

- Có khả năng giao diện: RS485/USS, PROFIBUS DP, CANopen, Modbus, BACnet

- Giao diện bên ngoài: Với máy tính qua cổng USB, BOP-2, IOP, MMC Card, SD Card

- Phần mềm cài đặt thông số và chẩn đoán lỗi

Ứng dụng:

- Lưu chuyển gió và chất lỏng một cách hiệu quả: bơm ly tâm, quạt thông gió, máy nén khí ly tâm, bơm định lượng…

- Băng tải và cần cẩu nâng xếp hàng: băng chuyền, băng tải con lăn, băng tải xích, thang máy, thang cuộn, cần trục của giàn cần cẩu…

- Chế biến sản xuất: máy trộn, máy nghiền, máy khuấy, máy đùn, máy ly tâm, lò quay, máy đóng bao dạng ống…

- Định vị vị trí: xử lý vật liệu, thiết bị nâng hạ trên hệ thống băng tải, thang máy…

3. Biến tần Siemens SINAMICS G120C

SINAMICS G120C được thiết kế đặc biệt dưới dạng compact, phù hợp cho khách hàng lựa chọn biến tần hiệu suất kinh tế, kích thước cực kỳ nhỏ gọn, đa dạng với 7 kích thước khác nhau, tiết kiệm không gian, lắp đặt được ở mọi nơi. Dòng biến tần này được tích hợp chức năng an toàn STO (Safe Torque Off), tính năng đạt momen cao ở tần số thấp và công nghệ V/F, sensorless vector giúp tiết kiệm năng lượng.

SINAMICS G120C hỗ trợ PROFINET/EtherNet/IP, PROFIBUS DP, USS/Modbus RTU… phù hợp với nhiều chuẩn truyền thông trong công nghiệp.

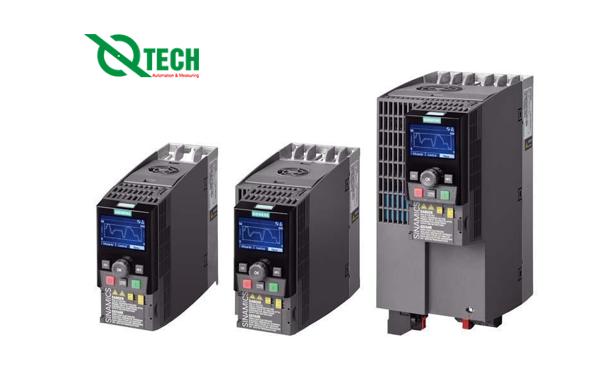

Biến tần Siemens SINAMICS G120C

Thông số kỹ thuật

- Dải công suất: + 3P 380…480V: 0.55 -132kW

- Cấp điện áp biến tần G120C: 3 pha x 380 … 480V (+10%, -20%)

- Phạm vi điều chỉnh biến tần: 0 … 650 Hz (điều khiển V/f)
0 … 240 Hz (điều khiển Vector)
- Chế độ điều khiển: V/f, Vector control

- Tần số điều chế: 4 kHz (lên đến 16 kHz)

- Điều khiển hồi tiếp PID

- Có khả năng giao diện: RS485/USS, PROFIBUS DP, CANopen

- Giao diện bên ngoài biến tần G120C: Với máy tính qua cổng USB, BOP-2, IOP, MMC Card, SD Card

- Phần mềm cài đặt thông số và chuẩn đoán lỗi

Ứng dụng:

- Điều khiển bơm, quạt, khí nén: bơm ly tâm, máy nén trục vít…

- Các ứng dụng truyền động trong hệ thống băng tải hoặc cần cẩu nâng xếp hàng: băng chuyền, băng tải con quay, băng tải xích…

- Các lĩnh vực chế biến trong nhà máy với tốc độ cao và momen chính xác: máy trộn, máy nghiền, máy khuấy…

4. Biến tần Siemens SINAMICS G130

Biến tần Siemens SINAMICS G130 được thiết kế theo dạng khung, dễ dàng tùy chọn thay đổi công suất giúp khách hàng có thể linh hoạt điều chỉnh theo các yêu cầu ứng dụng khác nhau. SINAMICS dễ dàng tích hợp vào các giải pháp tự động hóa bằng một giao thức truyền thông được chuẩn hóa với các đầu vào và ra tương tự.

SINAMICS G130 bao gồm 2 thành phần: mô-đun nguồn công suất và mô-đun điều khiển có thể được gắn cùng nhau hoặc riêng biệt. Với thiết kế nhỏ gọn và cơ cấu làm mát bằng không khí, dòng biến tần này giúp giảm tổn thất năng lượng và tăng hiệu quả chi phí cho nhà đầu tư.

Ngoài ra, SINAMICS G130 còn được tích hợp chế độ điều khiển sensorless vector cho khả năng điều khiển chính xác cao mà không cần thêm encoder.

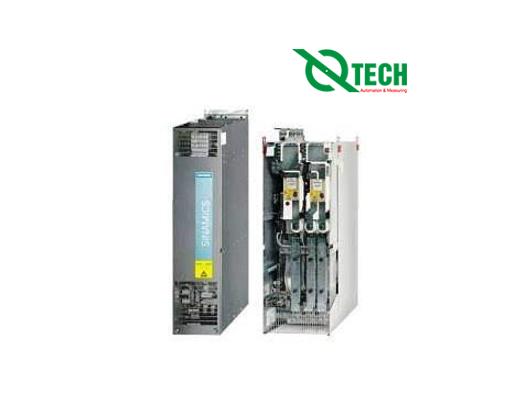

Biến tần Siemens G130

Thông số kỹ thuật của biến tần Siemens G130

- Dải công suất: + 3P 380…480: 110-560k
+ 3P 500…600: 110-560kW
+ 3P 660…690: 75-800kW
- Cấp điện áp biến tần: 3 pha x 380 ... 480VAC (±10%)

- 3 pha x 500 ... 600VAC (±10%)

- Dãy công suất biến tần: 75 kW đến 800 kW

- Cấp điện áp biến tần: 3 pha x 660 ... 690VAC (±10%)

- Phạm vi điều chỉnh: 0 ... 650 Hz

- Chế độ điều khiển: V/f, Vector control

- Tần số điều chế : 2 kHz, 4 kHz

- Điều khiển hồi tiếp PID

- Có khả năng giao diện biến tần G130: PROFIBUS DP, PROFINET

- Giao diện bên ngoài: Với máy tính qua cổng RS232

- Phần mềm cài đặt thông số và chuẩn đoán lỗi

Ứng dụng:

- Sự lựa chọn lý tưởng cho các ứng dụng vận chuyển trong công nghiệp, bơm hoặc nén chất rắn, chất lỏng và khí.

- Ứng dụng công suất cao: máy bơm ly tâm, quạt hướng tâm, hướng trục, máy nén ly tâm…

- Ứng dụng chuyển động liên tục: băng truyền, băng tải con lăn, băng tải xích, thang máy, thang cuốn, cần trục của giàn cần cẩu…

- Trong các quy trình sản xuất liên tục: máy xay, máy trộn, máy nghiền, máy đùn…

5. Biến tần Siemens SINAMICS G150

SINAMICS G150 là bộ điều khiển với đa dạng chức năng phù hợp cho các ứng dụng công suất lớn và không yêu cầu trả năng lượng thừa về lại lưới điện. Với thiết kế dạng cabinet units, SINAMICS G150 giúp cho nhà đầu tư dễ dàng điều chỉnh cấu hình của biến tần sao cho phù hợp nhất với từng dự án, đồng thời có thể linh hoạt trong việc thay thế, sửa chữa.

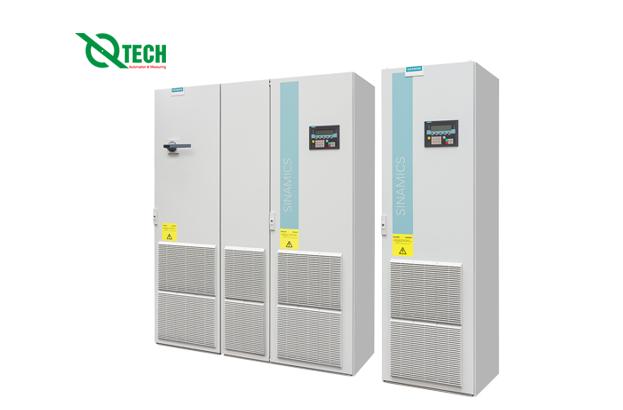

SINAMICS G150

Thông số kỹ thuật biến tần Siemens SINAMICS G150

- Dải công suất: + 3P 380…480: 110 – 900kW
+ 3P 500…600: 110 – 1000kW
+ 3P 660…690: 75 – 2700kW

- Chế độ điều khiển: V/F, Vector control

- Tích hợp các chức năng an toàn (STO) cho biến tần

- Có khả năng giao diện với fiedbis: PROFIBUS DP

- Tiết kiệm năng lượng, trả năng lượng tái sinh về lưới điện

Ứng dụng:

- Sự lựa chọn lý tưởng cho các ứng dụng liên quan đến việc vận chuyển, bơm hoặc nén chất rắn, chất lỏng, chất khí.

- Các ứng dụng mô-men xoắn thay đổi: máy bơm, quạt, máy thổi và máy nén…

- Các ứng dụng mô-men xoắn không đổi: máy trộn, máy đùn và máy nghiền…

- Có thể vận hành ở chế độ điều khiển V/F, sensorless vector hoặc vector control.

Lý do bạn nên lựa chọn mua các dòng biến tần Siemens tại QTECH

Hiện nay, QTECH có sẵn số lượng lớn các loại biến tần SINAMICS hạ thế tiêu chuẩn – đa năng chính hãng giá rẻ với chính sách bảo hành và dịch vụ hậu mãi
